Robo Vertical

  • La ROBO VERTICAL es la máquina para termoformar con más capacidad del mercado.

    Su sistema de calentamiento por Infrarrojo le garantiza rapidez y eficacia a la hora de calentar las colas y los PMMA.

    Las lamparas infrarrojas no calientan el aire, sino que transmiten ondas electromagnéticas que generan calor en el producto, ahorrando tiempo, espacio y energía.

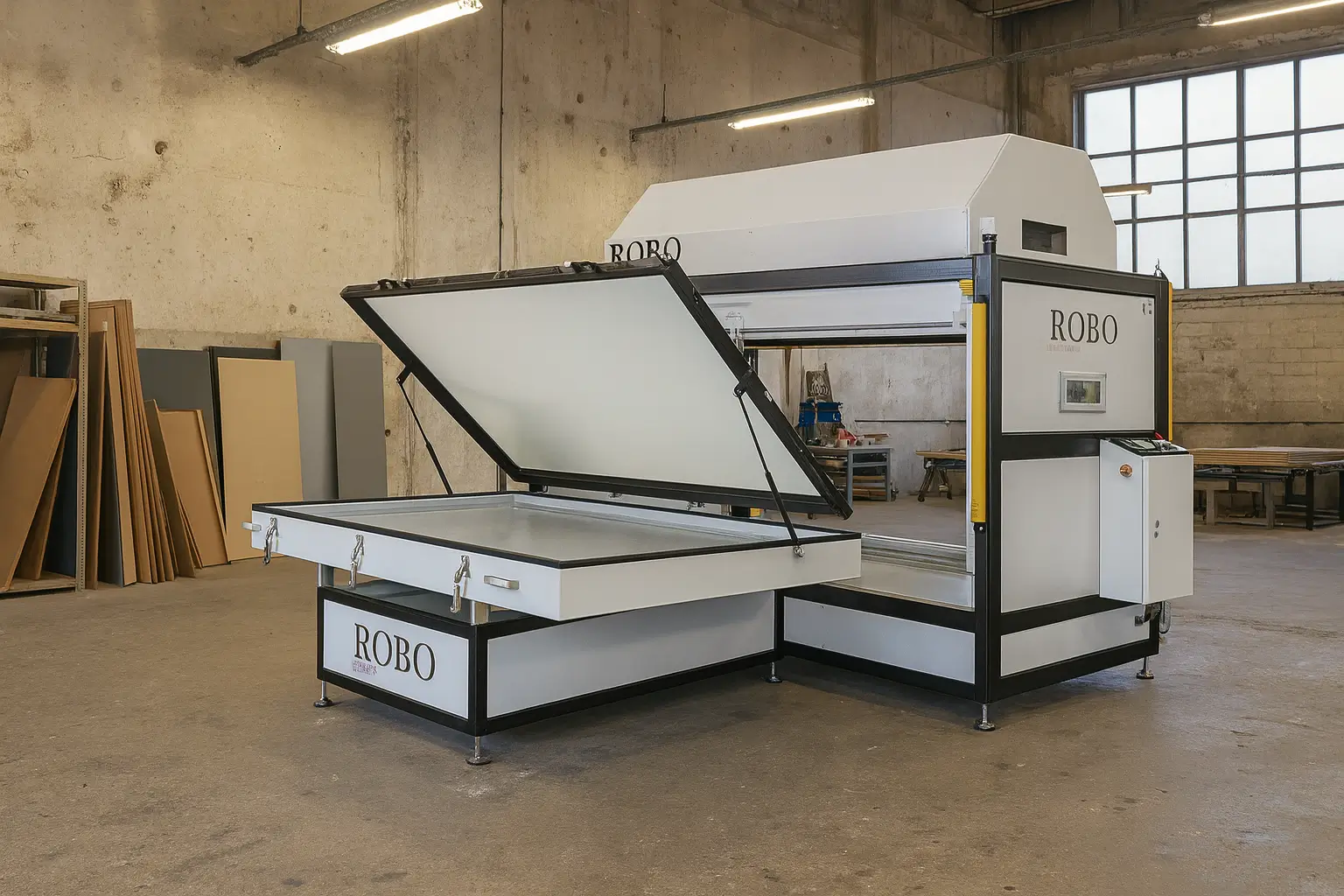

    La máquina está compuesta por una mesa de vacío montada sobre 2 railes para poder situarse debajo del domo de calor y extraerse según conveniencia. De esta forma el operario trabaja cómodamente fuera de la zona caliente, pudiendo acceder a todas partes de la mesa de vacío.

    El domo de lamparas infrarrojas tiene una capacidad de hasta 600 mm de alto, permitiendo el trabajo sobre puertas curvadas, columnas o moldes altos.

    Desde el pupitre de mando, se controla el tiempo y la presión de vacío y una sonda laser (sin contacto) permite regular la temperatura bajo el domo. Como forma opcional, se ofrece la posibilidad de utilizar una PLC quien se encarga de controlar automáticamente los movimientos de la mesa de vacío y del domo.

    La mesa de vacío puede trabajar con o sin membranas. Las membranas pueden ser de caucho natural o bien de silicona.

    Se recomienda la ROBO VERTICAL para un uso industrial. Los ciclos de trabajo son especialmente cortos, entre 4 y 5 minutos para el trabajo con PVC y 15 minutos para trabajos sobre madera de 10 mm.

    • Mesa de vacío montada sobre railes
    • Bomba de vacío con aceite de 100m3/h de la marca Becker modelo U 5.100
    • Máxima presión de vacío alcanzado: hasta 9,8 t/m2
    • Modo de trabajo manual
    • Mesa de vacío de metal multiperforada acabado con pintura deslizante
    • Domo de calentamiento con lamparas infrarrojas.
    • Aislamiento del domo con lana de roca de 50 mm
    • Temperatura máxima alcanzable: 150ºC
    • Control de temperatura con sonda sin contacto de alta precisión
    • Reloj y control de temperatura digital
    • Tiempo y presión de vacío analógico
    • Señal sonora y luminosa de final de ciclo
    • Pies de apoyo en acero con goma anti vibratoria
    • Elementos eléctricos de marca Schneider Electric
    • Ciclos cortos de trabajo
    • 200 soportes magnéticos suministrados, permiten elevar las piezas de la mesa de vacío
    • 2 botones de paro de emergencia
    • Barreras inmateriales de seguridad
    • Pistones neumáticos con sensor de niveles y guías paralelas
    • Cremalleras de elevación
    • Ventana de control de ciclo bajo el domo
    • Luz en el interior del domo
    • Anclajes y estructura metálica para transporte
    • Conexión eléctrica 380v / 50-60Hz/ 3~
    • Potencia eléctrica máxima 36 kW – 55 Amp
    • Garantía 2 años

TAMAÑOS – Robo Vertical

AnchoLargoAlto
Tamaño total Máquina4000 mm.3400 mm.2000 mm.
Interior DOMO útil3100 mm.1400 mm.600 mm.
Tamaño Prensa útil3100 mm.1400 mm.600 mm. Con molde
Tamaño Exterior marco 3200 mm. 1500 mm. 50 mm.
Peso total máquina: 1500 kg.

OPCIONES

  • Segunda mesa de vacío montada sobre railes
  • PLC para un manejo automático del ciclo de trabajo con 12 menús programables
  • Marco metálico con membranas de caucho o silicona
  • Membranas vaso de 500 mm de alto para trabajar con moldes de 500 a 900 de alto
  • Separador de mesa

APLICACIONES

La Robo Vertical ha sido fabricada para un uso idóneo en los materiales siguientes:

  • Las superficies sólidas (Avonite, Corian, Hanex, Hi-Macs, Krion, Kerrock,Betacryl,V-korr, …),
  • Los termoplásticos (ABS, PMMA, PET, Kydex, etc.)
  • Las maderas termoformables (Weden, UMP grada 2000, etc.)
